PowerDelivery是USB開發者論壇在2012年發布的USB充電標準與技術，現在被應用在手機，平板，筆記型電腦以及各種大小型裝置上，達到“一統江湖”的決心。他的特色是可以提供高達100W的電源，讓許多Maker擺脫過去5V/2A的束縛，產生更多可能性。今天就跟著我來設計小型的Type-C誘騙器，一同享受科技帶來的便利！{alertInfo}
目錄
前言
PowerDelivery雖然早在2012年由USB開發者論壇發布，但在當時並沒有被廣泛採用，除了當時Type-C型態的連接器精密且昂貴之外，由於Type-C支援高速訊號傳輸，但連接器卻不需要經過訊號完整性的認證，導致發展緩慢。一直到2015年後才陸續開始有商用的產品問世，如Apple的 Macbook Air, Google Nexus 5X, 以及第一支搭載Type-C介面的手機 樂視超級手機Le 1 Pro(沒錯，這是中國真的是第一)。接著TypeC的世界就開始蓬勃發展。但當時大功率的快充卻也沒有這麼快普及，頂多9V/1.67A的QC2.0充電協議就已經是很潮了。
一直到2017年左右，TypeC裝置的出貨量才有明顯的增加，一直到2021年有約50億的出貨量。
PD快速知識
PD裝置利用Type-C連接器的CC1與CC2腳位與電源供應器進行通訊。首先受電端會詢問供電端能提供的最大電壓與電流，供電端傳送PDO(Power Data Object)後，受電端依據PDO在傳送RDO(Request Data Object)，告訴給供電端想要的電壓。過程如下圖
市面上的誘騙器說穿了就是傳送PD訊號的IC，有人用STM32的MCU來達成這件事，但市面上也有更多現成的USB PD通訊晶片可以達成這件事。像TI的TUSB564, STM的STUSB4500, 還有今天要介紹來自Hynetek的HUSB238。
HUSB238
HUSB238是一顆由慧能泰半導體生產的晶片，主要應用在小型化的PD Sink設備上。我選用最小的DFN-10封裝，缺點是焊接比較不容易，但他能夠很小的放在Type-C連接器旁邊，也不需要太多額外零件。他的應用電路也非常簡單，最少只需要一顆電容跟三顆電阻就結束了！首先在晶片Vcc的地方串連一顆10 Ohm電組與濾波電容到Vbus，就不需要額外的電壓來驅動，因為這隻腳可以容許5-20V的電壓直接輸而不會被擊穿。依照datasheet的應用線路，我在Kicad上畫了一張我的版本。其中有多用一顆PMOS來進行後端電路保護，上面TP3是要方便使用者接線的零件。
這顆晶片要設定抽取的功率也很簡單，用兩顆電阻R2與R3設定需要的電壓跟電流。當設備連接到充電器後，晶片就會自動向充電器要求設定好的電壓。

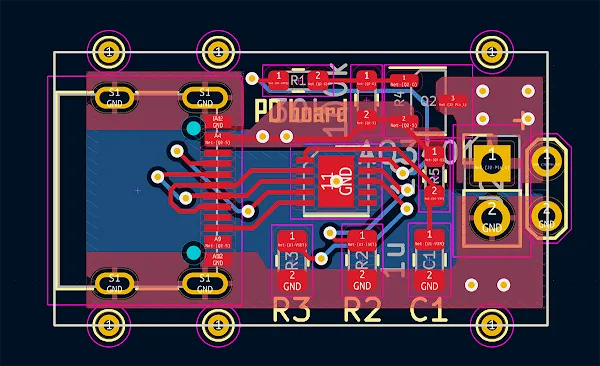

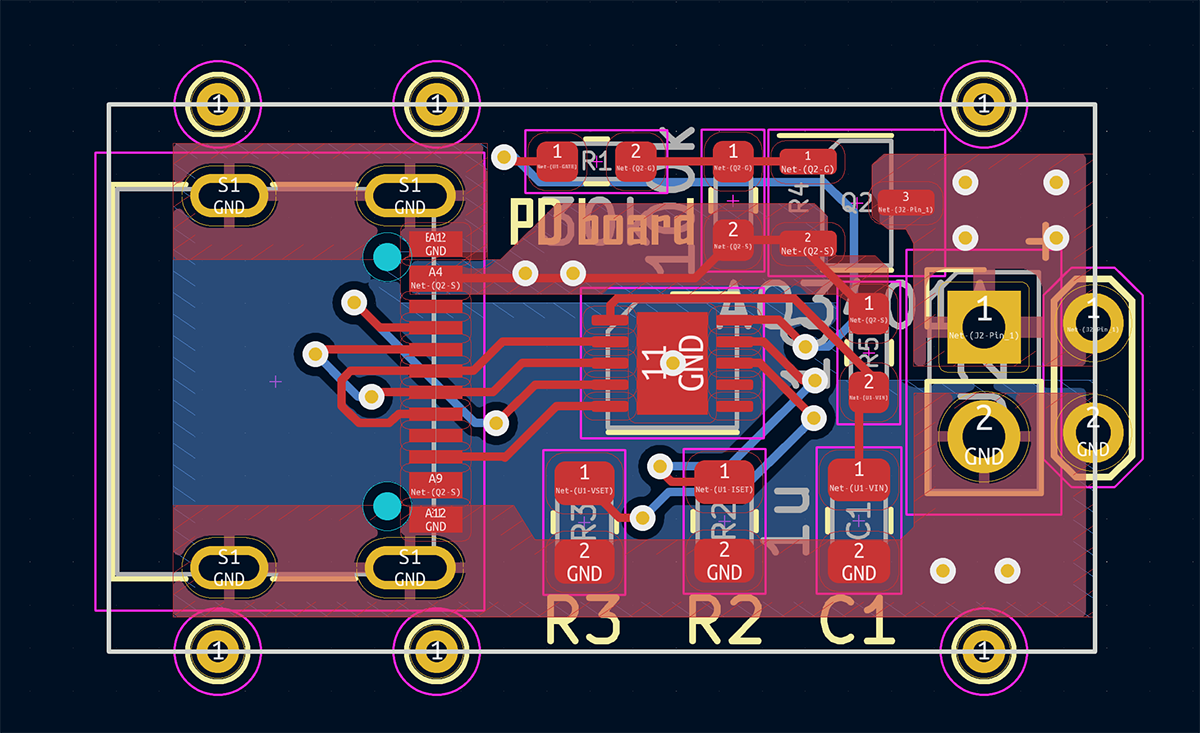

然後我再把這個電路做成Layout，接著拿去JLCPCB製作電路板。有沒有注意到板邊有六個圓點，後面也有兩個點，這八個點前面六個是固定孔，間隔剛好是2.54mm的倍數，為的就是可以奴速安裝在洞洞版上不需要額外鑽孔，大大提升Maker在開發原型機的時候的方便性。後面兩個則是帶電性的+Vbus與GND，整個專案的電源就從這邊來引出。

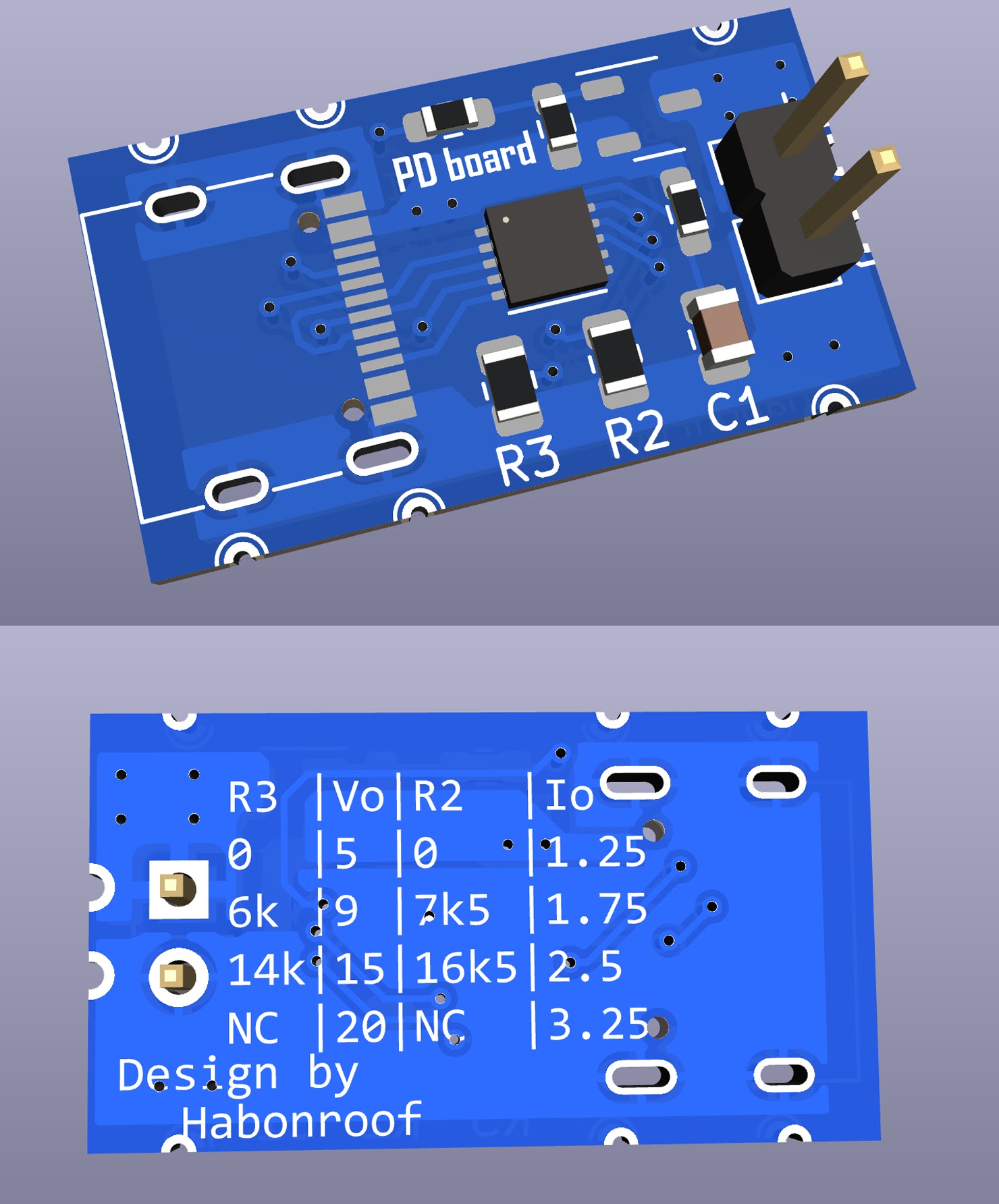

我愛用KiCad還有一個大原因是，有開源社群的幫忙不需要手動製作3D模型就可以得到美美的電路模型，看了都很賞心悅目
這顆晶片也被Adafruit應用在PD受電模組上。依據官方手冊說明，他支援PD3.0, Type-C 1.4 以及Apple Divider 3等協議，但我實際測試後發現，似乎沒辦法向台達與蘋果生產的大功率充電器進行通訊，電錶上仍然維持在5V而不是設定的20V。但紫米的充電器跟手邊的行動電源是可以要求20V輸入電壓的。
總結
HUSB238是一顆需要超少零件就能夠工作的PD通訊晶片，不需要額外的分壓電路就可以工作，同時透過電阻就能設定要跟充電器要求的電壓與電流。接著用KiCad把電路圖畫好後，依照Maker常用的2.54mm間距做了一個可以嵌入在洞洞板上的快充模組，讓樣機設計有更多的可能性。
但是經過實測，沒有辦法跟台達與蘋果的充電器通訊成功，會維持在5V電壓，接下來設計會使用STUSB4500來做設計，雖然他需要的周邊零件更多，但從評估版的實驗來看，相容性應該會比HUSB238更好。
