韌體更新設計實例 (四) Flash API 寫入實驗

遠端韌體更新是嵌入式系統開發者不可或缺的方便工具之一，筆者使用TI 的TMS320F280025C 並搭配 Raspberry Pi 作為傳送更新的系統，透過 I2C 介面將編譯好的 .hex 韌體檔案由 Raspberry Pi傳送到 MCU ，並且正確執行更新後的應用程式。這篇文章說明接收到韌體封包之後，如何利用 MCU本身的功能將資料寫入到 Flash中，並且介紹 Flash API的使用方法，最後量測 Flash讀寫時的效能。{alertInfo}

前言

上一篇文章：微處理機韌體更新設計實例 (三) Image檔製作與通訊設計介紹韌體的格式，還有如設計通訊協議，讓他符合檔案格式標準，方便我們讀取與寫入。仔細看程式碼的讀者應該有發現裡面埋了兩個程式碼，分別是 erase_flash_sector以及 program_flash_data。
如同字面上的意思，這兩個 Function分別是清除 Flash資料以及寫入 Flash資料，這篇文章會來說明實際上是如何操作的，以及 C2000處理器在操作 Flash的時候需要注意的事項。

MCU 記憶體介紹

一般來說，一顆 MCU中有兩種記憶體，第一種是 RAM，隨機存取記憶體，他是揮發性記憶體的一種。他速度快、耗電低的優勢讓他適合用來存放程式碼所需要的變數資料。但是既然是揮發性記憶體，代表的就是只要斷電資料就會消失，使得他沒辦法存放斷電後仍需要被保留的重要資料，如：我們判韌體更新的版本編號，或者機器型號等等。
另一種記憶體 Flash是非揮發性記憶體的一種，他的速度相較於 RAM大約慢了兩倍的時間，而且讀寫的時也比較耗電。聽起來很遜，為甚麼還要用他呢？因為他的大優勢在於斷電後仍然能保持資料，這讓我們可以把 MCU要執行的代碼安心的放在 Flash內，不必擔心斷電後程式碼就消失。此外，他也可以模擬成 EEPROM，存放我們想要在斷電後也可被讀取的資料，如先前提到的版本編號等等。
這篇文章：谈程序在RAM，FLASH 和外部RAM中运行的速度比較程式碼在 RAM與 Flash下執行的速度差異，以一顆時脈 150MHz的 MCU來說，他們的執行速度接近兩倍。

Flash API

就 C2000 微控制器來說，Flash 與 RAM不同，平常在開發韌體要修改變數的時候，只需要簡單的用如：
i = 3;
這樣的描述句就可以定義好變數。然而 Flash的寫入需要透過" Flash API"的工具才能控制 Flash模組，並且寫入數據。
除此之外，Flash API是 TI的閉源 API，官方只提供編譯好的 library檔案。換句話說我們沒辦法得知他內部真正的內容到底是什麼，只能靠 Call API的方式，依照官方文件的指示進行操作。
而 Flash API也很特別，他實際的程式碼是內建在 MCU ROM的內部！我們在使用的時候編譯好 Falsh API， MCU要執行的時候會去內部的 ROM調用他的機器碼對 Falsh進行操作，非常有趣。
Flash 指令在 ROM中的位置可以參考 F280025C TRM中，Memory Maps的說明：

此外，這張表也可以發現除了 Flash API之外，ROM內部還有很多不同的東西可以調用，如IQMath，一種把浮點數轉換成固定位元小數的計算方法、CRC Table，循環冗於校驗預先計算好的結果表，以及各種加速運算工具。關於其他加速表格的使用說明。
回到正題，使用 Flash API的方法可以參考：[FAQ] FAQ on Flash API usage for C2000 devices一文，筆者整理使用流程如下：

初始化 MCU PLL，設定周邊模組時脈
將 Flash API的初始設定與其程式碼從 ROM與 Flash複製到 RAM中，方便更快速的執行
初始化 Flash的工作模式（如：省電模式、校驗模式等等）以及 Flash API的有限狀態機
接下來就可以依照狀態機模式進行操作，如：清除特定 Section、寫入資料等等

erase_flash_sector()

我們分析一下前一篇文章用到的erase_flash_sector，他內部的程式碼如下：

/* @brief   erase specific flash sector to 0xFF
 * @param   uint32_t    sector: flash sector to be erase
 * @return  uint16_t    status: return flash API execute status
 * @disc    because the limitation of flashAPI, the minimal area to erase is one sector (4096 byte)
 *          if error happened, send error message back to host
 */
#pragma CODE_SECTION(erase_flash_sector, ".TI.ramfunc");
uint16_t erase_flash_sector(uint32_t sector, flash_status_t flash_status){
    Fapi_StatusType  oReturnCheck;
    Fapi_FlashStatusType  oFlashStatus;
    Fapi_FlashStatusWordType  oFlashStatusWord;

    // Erase the sector that is programmed in the above example
    oReturnCheck = Fapi_issueAsyncCommandWithAddress(Fapi_EraseSector,(uint32 *)sector);

    // Wait until FSM is done with erase sector operation
    while (Fapi_checkFsmForReady() != Fapi_Status_FsmReady){}

    if(oReturnCheck != Fapi_Status_Success){
        i2c_send_error();
        flash_status = ERASE_FAILED;
    }
    // Read FMSTAT register contents to know the status of FSM after
    // erase command to see if there are any erase operation related errors
    oFlashStatus = Fapi_getFsmStatus();
    if(oFlashStatus != 0){
        i2c_send_error();
        flash_status = ERASE_FAILED;
    }
    // Verify that Sector6 is erased
    oReturnCheck = Fapi_doBlankCheck((uint32 *)sector, Sector8KB_u32length, &oFlashStatusWord);

    if(oReturnCheck != Fapi_Status_Success){
        i2c_send_error();
        flash_status = ERASE_FAILED;
    }
    else
        flash_status = ERASE_DONE;
    return flash_status;
}

首先前幾行先將 Flash的軟體狀態機依照範例程式設定好，並且定義好如：Fapi_StatusType，Fapi_FlashStatusType以及　Fapi_FlashStatusWordType的變數。
主程式先確保 Flash API的狀態是 Ready後，再擦除特定的位址。但筆者將其擦除的位址包裝成變數，使用的時候就可以傳入要擦除的位址。實際猜除的指令是Fapi_issueAsyncCommandWithAddress()，但是這個指令只會單方向的進行擦除，不管有沒有成功。因此在擦除後要利用 Fapi_doBlankCheck 來檢查是否擦除成功，並且檢查 Flash API的狀態。
在 TMS320F28002x Flash API Version 1.57.00.00 Reference Guide 中，有建議的擦除與寫入流程，筆者都是基於官方提供的範例程式進行改寫，流程也會跟隨文件的建議。下圖是擦除 Flash 記憶體的建議流程：

program_flash_data()

筆者在Flash 的寫入是使用program_flash_data，他的原始碼如下：

/* @brief   write data into specific flash address
 * @param   uint32_t    sector: flash sector to be erase
 * @return  uint16_t    status: return flash API execute status
 * @disc    because the limitation of flashAPI, the minimal area to erase is one sector (4096 byte)
 *          if error happened, send error message back to host
 */
#pragma CODE_SECTION(program_flash_data, ".TI.ramfunc");
uint16_t program_flash_data(uint32_t start_addr, uint16_t *data, uint16_t size, flash_status_t flash_status)
{
    uint32_t  write_addr = 0;
    uint16_t  i = 0;
    uint32_t *Buffer32;
    Fapi_StatusType  oReturnCheck;
    Fapi_FlashStatusType  oFlashStatus;
    Fapi_FlashStatusWordType  oFlashStatusWord;

    for(i=0, write_addr = start_addr; (write_addr < (start_addr + size)); i+= 8, write_addr+= 8)
    {
        oReturnCheck = Fapi_issueProgrammingCommand((uint32 *)write_addr ,data+i,
                                               8, 0, 0, Fapi_AutoEccGeneration);

        //
        // Wait until the Flash program operation is over
        //
        while(Fapi_checkFsmForReady() == Fapi_Status_FsmBusy);

        if(oReturnCheck != Fapi_Status_Success){
            i2c_send_error();
            flash_status = WRITE_FAILED;
        }

        //
        // Read FMSTAT register contents to know the status of FSM after
        // program command to see if there are any program operation related
        // errors
        //
        oFlashStatus = Fapi_getFsmStatus();
        if(oFlashStatus != 0){
            i2c_send_error();
            flash_status = WRITE_FAILED;
        }

        Buffer32 = (uint32 *)data;

        //
        // Verify the programmed values.  Check for any ECC errors.
        //
        oReturnCheck = Fapi_doVerify((uint32 *)write_addr, 4, Buffer32+(i/2), &oFlashStatusWord);

        if(oReturnCheck != Fapi_Status_Success){
            i2c_send_error();
            flash_status = WRITE_FAILED;
        }
        else
            flash_status = WRITE_DONE;
    }
    return flash_status;
}

與 erase_flash_sector 相同，使用的時候需要宣告 Flash API會用到的狀態機變數，接著由於寫入的資料長度與內容可能會不相同，我設計了一個 for迴圈，將要寫入的位址進行更新，每一次只寫入8個byte。這也是 Flash API的限制，一次要以一個 page的長度進行寫入。即使我只要寫一個 byte，一次寫入還是要湊滿8 個byte才能正確寫入。

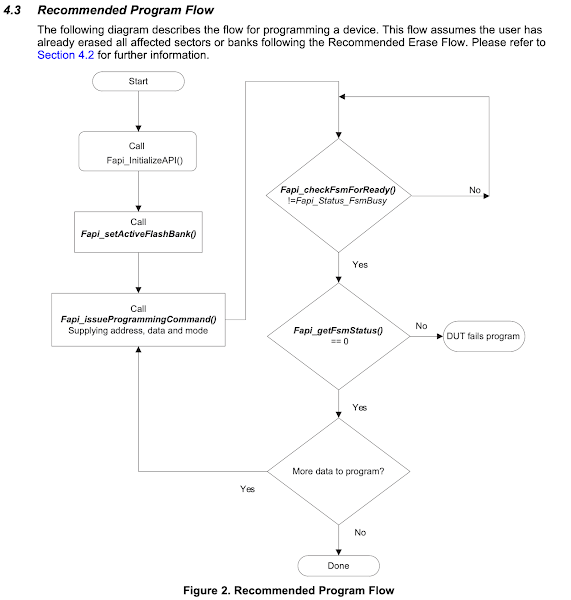

使用 Fapi_issueProgrammingCommand 將資料寫入到指定位址後，再次檢查寫入是否成功，同時更新下一次要寫入的資料位址，進行下一次寫入。下方是 Reference guide的建議寫入流程：

Flash 擦除與寫入測試

實際使用 F280025C進行 Flash的擦除，可以參考下面的 Gif短片。
畫面右方是 Microchip的 Serial Analyser監控視窗，用來模擬 I2C的訊號傳送；左上角是 CCS的變數監控視窗，主要觀察 system_status以及 ADC中斷量測 Iout的數值變化。
當 MCU接收到任體更新指令時，會停止 ADC中斷並將所有MCU資源留給任體更新使用，因此右方點擊 fwupdate_start按鈕時，Iout會停止更新。
左下角的畫面是 CCS Memory browser的視窗，他可以監控特定位址的記憶體內容，包含 RAM與 Flash。這邊我們觀察 0x8F0000中的資料變化。
當 erase_flash按鈕被按下後，這其中的記憶體就清除為 0xFF，表示清除成功。

除了實際測試功能之外，我們也對 Flash API的執行效能進行量測。利用 GPIO與示波器，我們量測實際清除 7個 sector記憶體的時間大約是 400mS左右。但實際的時間長度會依據實際資料中，有多少 bit需要從 0變成 1而定。
我們觀察收到清除指令的 I2C SDA總線，以及 I2C RX FIFO的執行時間作為依據，結果如下：

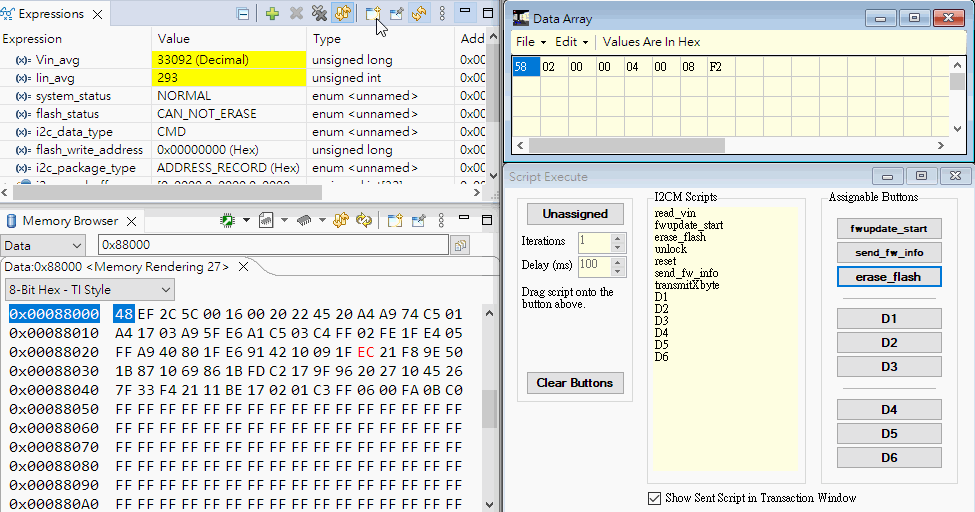

對於 Flash的寫入我們也一起測試功能，並且量測效能。首先是功能，與擦除相同，右方是 Serial Analyser的視窗，左邊是 CCS。
但寫入的步驟比較多，首先需要擦除，跟上面一樣。但之後我把資料分成 D1、D2、D3等等的按鈕，每個按鈕傳送的資料容可以參考右上角的矩陣視窗，D1 的資料內容是模擬 hex檔案第一行位址擴充指令，他設定寫入位址的偏移量。
所以看起來點選 D1的時候沒有反應是正常的。接著 D2得資料內容是 0x48 0xEF，D3 則是比較長的字串0x22 0x05 0xA4....。
當指令傳送後點選 CCS中的更新按鈕就可以發現傳送的資料被完整的寫入到 Flash記憶體內。

我也對 Flash 寫入的動作進行效能量測。以一個 39 byte的資料加上 check sum校驗以及寫入，大概需要花費 3mS。實際上花費的時間也會因為資料中有幾個 bit需要從 1 變成 0而定。
觀察 I2C的 SDA總線，以及 RX FIFO的時間，量測出寫入時間。SDA前面有好幾個脈衝就是傳送資料的過程，但這不在 Flash API的討論範圍所以我們不對其進行探討。

小結

MCU 內建的記憶體有兩種，一種是速度快且省電的 RAM，但他斷電後資料就會消失；另一種是速度慢耗電，但可以斷電後維持資料的 Flash。在不需要額外增加記憶體的情況下，靈活的使用內建的 Flash就成了一個必要的手段。
然而 C2000處理器規定要操作 Flash需要透過 Flash API，Flash API是 TI提供的閉源軟體包，它的功能是操作 C2000系列 MCU的 Flash模組。它在每一顆 MCU出廠時就被寫入內建的 ROM之中，以利開發者可以快速調用，除此之外，我們也需要在編譯時就將這個函式庫引入到自定義的程式之中。
如此一來，我們可以靈活的使用 Flash記憶體，讓著它儲存韌體更新過程中會用到的變數，如：產品型號、版本編號等等，還有最主要的韌體包也得以被寫入到 MCU內。如此一來才能完成韌體更新的功能。

參考資料

[FAQ] FAQ on Flash API usage for C2000 devices
